餐厨垃圾作为可资源化利用的垃圾

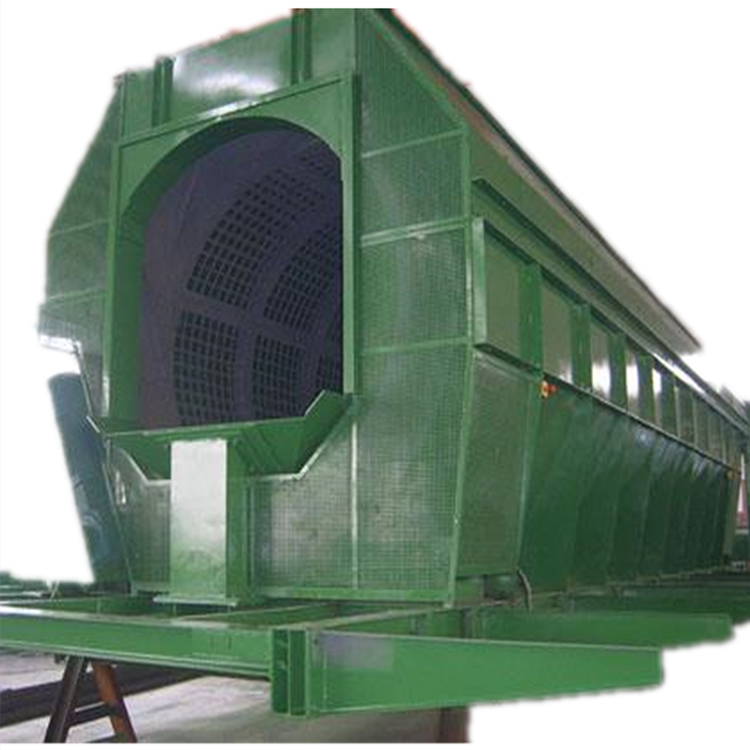

餐厨垃圾作为可资源化利用的“垃圾”，需要在利用前对其进行筛分，由于餐厨垃圾组分复杂并且随季节随饮食习惯多变，传统的滚筒筛无法进行有效筛分，开发出新型双滚筒筛分设备，实现餐厨垃圾杂质和有机物的筛分。考虑双滚筒筛分设备的结构比较复杂，运用有限元分析方法进行结构的强度计算。考虑到餐厨垃圾物料具有固体和流体的双重特性，具有区别于固体和流体的特殊性质，其运行机理非常复杂，难以用数学模型准确表示,采用离散元素法分析颗粒物料在筛网上的运动规律，研究滚筒参数对筛分效率的影响，对滚筒结构及生产参数进行优化，提高筛分滚筒的筛分效率。厨垃圾由进料斗进入，螺旋内筒旋转时，螺旋叶片可推送餐厨垃圾前进，同时扬料板可将餐厨垃圾扬起与抛落以提高筛分效率。外筒旋转时，餐厨垃圾中小于筛孔尺寸的物料将会不断通过筛板而进入出料斗，大于筛孔尺寸的物料则不能通过，而是被螺旋内筒的螺旋叶片推送至出杂斗。在螺旋内筒和外筒之间设计偏心距 E，当滚筒筛分过程中存在少量物料难以被螺旋叶片及时推送时，螺旋内筒可避让该物料以避免出现卡料。滚筒筛的有限元建模及计算分析模型及简化以内滚筒为研究对象。
对模型做了如下简化 ：（1）螺旋叶片与端头分开建模，采用 MPC 约束连接叶片和端头 ；（2）忽略滚轮影响，两端简支约束 ；（3）忽略焊缝影响，模型的公差配合、圆角及倒角；
参数设置与工况选择：材料密度设置为7.85×10 -9 t•mm 3 ，弹性模量2.06GPa，泊松比 0.3，模型采用同一单位制 mm-t-N-s-MPa，各模型有限元划分单元使用壳单元。考虑滚筒自重，
施加 1.5 倍电机输出扭矩，在螺旋叶片上施加推料阻力，计算边界条件。
